Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tên: | Máy cắt quay Slotter | Ứng dụng: | Tấm carton in rãnh cắt chết |
---|---|---|---|
Loại in: | In ấn hàng đầu | Độ dày của các tông: | 1-12mm |
Tốc độ: | 150 chiếc / phút | Bánh răng: | 20 CrMnTi |
Điểm nổi bật: | máy dán thư mục flexo,máy in flexo và máy cắt bế |

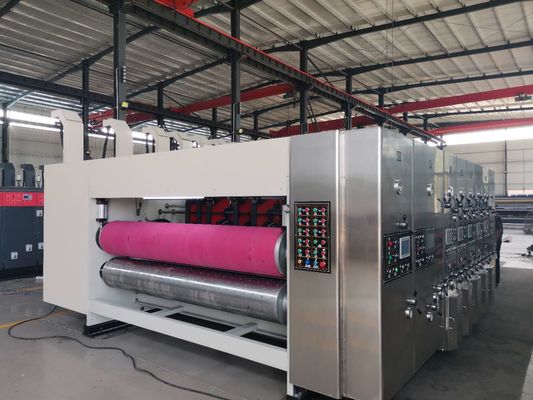

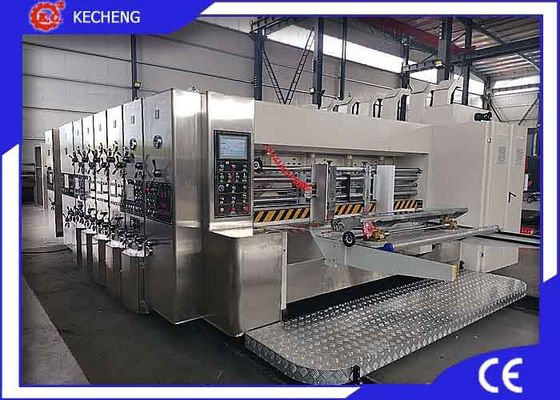

In hàng đầu Máy in Flexo 5 màu Máy cắt rãnh Mô hình kinh tế Máy xếp chồng
In hàng đầu Máy in Flexo 5 màu Máy cắt rãnh Mô hình kinh tế Máy xếp chồng1) Chuyển con lăn.2) Bộ nạp cạnh chì 3) Khoảng cách con lăn được điều chỉnh bằng Thủ công hoặc PLC 4) Bánh răng được làm nguội và mài.
Tham số công nghệ
Mô hình | KC-H618 | KC-H 920 | KC-H1224 | KC-H1628 | KC-H1632 |
Kích thước cho ăn tối đa | 600 * 1900mm | 900 * 2100mm | 1200 * 2500mm | 1600 * 2900mm | 1600 * 3300mm |
Kích thước cho ăn tối thiểu | 220 * 600mm | 300 * 650mm | 400 * 720mm | 450 * 750mm | 450 * 750mm |
Kích thước in tối đa | 550 * 1800mm | 880 * 1000mm | 1150 * 2400mm | 1550 * 2800mm | 1550 * 3200mm |
Bỏ qua kích thước cho ăn | 800 * 1900mm | 1100 * 2100mm | 1400 * 2500mm | 1800 * 2900mm | 1800 * 3300mm |
tốc độ tối đa | 350 chiếc / phút | 300 chiếc / phút | 250 chiếc / phút | 180 chiếc / phút | 180 chiếc / phút |
Đăng ký | +/- 0,5mm | +/- 0,5mm | +/- 0,5mm | +/- 0,5mm | +/- 0,5mm |
Khoảng cách khía tối thiểu | 240 * 60 * 240 * 60mm | 250 * 70 * 250 * 70m | 270 * 80 * 260 * 80mm | 280 * 100 * 280 * 100mm | 280 * 100 * 280 * 100mm |
Rạch chính xác | +/- 1,5mm | +/- 1,5mm | +/- 1,5mm | +/- 1,5mm | +/- 1,5mm |
Cắt chết chính xác | +/- 1,5mm | +/- 1,5mm | +/- 1,5mm | +/- 1,5mm | +/- 1,5mm |
ĐẶC TRƯNG
Tất cả các bánh răng được làm bằng 20 CrMnTi, trải qua quá trình tôi và mài chính xác để in tốt và tuổi thọ cao
Tất cả các con lăn đều trải qua quá trình xử lý chính xác, mài và mạ chorme cứng và giúp điều chỉnh cân bằng
Vòng bi có HRB, NTN, NSK cho tùy chọn

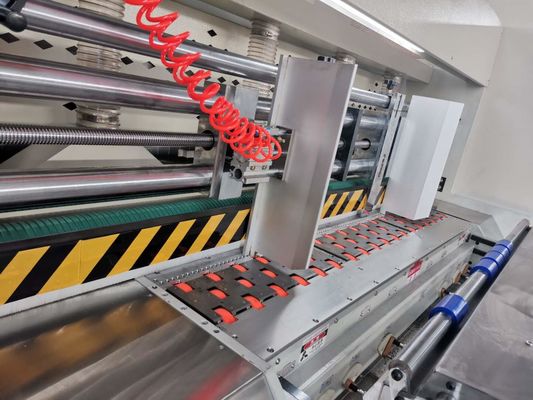

Bộ nạp liệu
※ Tách và kết hợp giữa máy và nền tảng trải qua điều khiển điện được bổ sung với cảnh báo đổ chuông liên tục trong khi chạy để đảm bảo an toàn cho người lao động
※ hệ thống cấp liệu cạnh chì sử dụng lực hút chân không để làm cho việc cấp các tông được mịn màng, lượng gió lùa có thể được điều chỉnh theo các tông khác nhau.
※ Chuyển động của vách ngăn bên được điều chỉnh bằng điều khiển bằng tay và chuyển động của vách ngăn phía sau được điều chỉnh bằng điều khiển điện, dễ vận hành.
※ Con lăn nạp liệu trên: ống thép liền mạch được phủ cao su chống mài mòn đảm bảo giấy được nạp vào hình dạng tốt.
※ Con lăn cấp liệu xuống: ống thép liền mạch được mạ chrome và bề mặt mài.

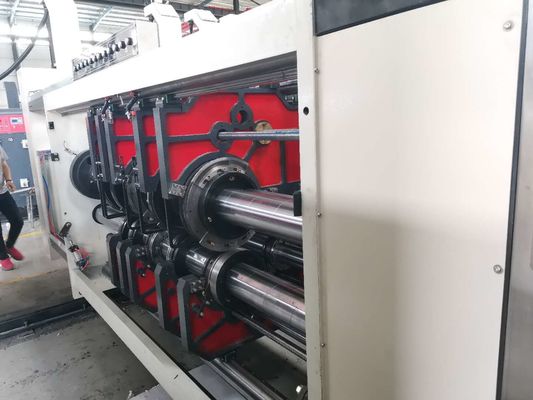

Đơn vị máy in
※ Pcon lăn rinting:
1) con lăn in là ống thép liền mạch được mạ chrome cứng và bề mặt mài;
2) Xử lý chỉnh lưu đảm bảo chạy ổn định;
3) Tải và dỡ tấm in với điều khiển điện CW / CCW bằng công tắc chân.
※ Con lăn ép:
1) Con lăn ép, Ống thép liền mạch được mạ crom cứng và bề mặt mài;
2) Xử lý chỉnh lưu đảm bảo chạy ổn định
3) Quay số khoảng thời gian con lăn ép được điều chỉnh bằng điều khiển bằng tay trong phạm vi điều chỉnh từ 0 đến 12mm
※ Con lăn anilox:
1) Con lăn anilox, ống thép liền mạch được mạ crom cứng và bề mặt mài, ép anilox;
2) Bánh răng nâng khí nén tự động làm việc với hệ thống cấp liệu (Con lăn Anilox hạ thấp xuống để chạm vào mẫu in trong quá trình cấp liệu, nâng lên để rời khỏi mẫu in sau khi ngừng cấp liệu);
※ Tôink phân phối con lăn cao su:
1) Ống thép liền mạch con lăn cao su được mạ chrome cứng và bề mặt mài.
2) Cao su được mài đặc biệt ở cấp độ trung bình và cao cấp với hiệu ứng phân phối mực tuyệt vời
※ Con lăn cho ăn:
1) Con lăn tiếp liệu trên, ống thép liền mạch với 2 bánh xe đường kính 136mm, được mạ crom cứng và bề mặt mài.
2) Con lăn cấp liệu xuống, được mạ crom cứng và bề mặt mài.
3) Nút xoay khoảng thời gian cho ăn được điều chỉnh bằng điều khiển bằng tay trong phạm vi điều chỉnh từ 0 đến 12mm
※ Điều chỉnh pha:
1) Cấu trúc hành tinh;
2) Điều chỉnh số điện 360 °
3) Chuyển động ngang có thể được điều chỉnh bằng điều khiển bằng tay với khoảng cách điều chỉnh 10mm
※ Sự tuần hoàn của nước mực:
1) Bơm màng khí nén cung cấp mực in, dễ vận hành và bảo trì;
2) Màn lọc dầu có thể lọc tạp chất
Đơn vị xọc
※ Thiết bị tạo nếp:
1) Đường kính trục lăn là ¢ 110mm, được mạ bằng crom cứng và bề mặt mài, có chuyển động ổn định;
2) Được điều chỉnh cân bằng để chạy ổn định;
3) Quay số khoảng thời gian con lăn gấp khúc chạy điều chỉnh thủ công ở dạng phạm vi điều chỉnh từ 0 đến 12mm.
4) Chuyển động ngang bánh xe điều chỉnh bằng điều khiển điện.
※ Cơ cấu điều chỉnh ngang của giá đỡ dao xọc:
1) Đường kính trục 176 mm, được mạ crom cứng và bề mặt mài với chuyển động ổn định;
2) Chiều rộng rãnh là 7mm;
3) Dao xẻ rãnh bằng thép hợp kim được mài thành hình bánh răng sau khi xử lý nhiệt có độ cứng và độ dẻo dai tuyệt vời;
4) Dao cắt rãnh và chuyển động ngang của bánh xe tạo nếp điều chỉnh bằng điều khiển bằng tay, dễ vận hành.
※ Cấu trúc điều chỉnh pha rãnh:
1) Cơ cấu bánh răng hành tinh;
2) Pha rãnh thông qua điều chỉnh số điện 360 ° (có thể điều chỉnh chạy và dừng)
3) Chiều cao thùng điều chỉnh bằng điều khiển điện.
Bộ phận cắt khuôn
★ Con lăn cắt khuôn
※ Đường kính ngoài là ¢ 255mm (không có dao cắt)
※ Được làm bằng vật liệu đúc thép và được mạ crom cứng và bề mặt mài
※ Điều chỉnh cân bằng để cải thiện độ ổn định khi chạy
※ Khoảng vít cố định trên máy cắt khuôn là 100mm
※ Chiều cao khuôn cắt phù hợp là 25,4mm
※Dao rạch cho các tùy chọn
★ Con lăn đệm
※ Đường kính ngoài là ¢ 281mm
※ Vật liệu đúc bằng thép được mạ crom cứng và bề mặt mài.
※ Chỉnh sửa cân bằng cải thiện độ ổn định khi chạy.
※ Điều chỉnh khoảng thời gian bằng tay với con lăn cắt khuôn.
※ Độ dày của đệm đạt 9mm, rộng 250mm
※ Cơ sở di chuyển cơ học với khoảng cách di chuyển ngang 40mm
★ Cấu trúc điều chỉnh pha
※ Cơ cấu bánh răng hành tinh.
※ Giai đoạn cắt khuôn được điều khiển bằng điều chỉnh số điện 360 ° (có thể điều chỉnh chạy và dừng)
★ điều chỉnh khoảng thời gian
※ Khoảng thời gian cho ăn được điều chỉnh bằng điều khiển bằng tay
Người xếp chồng
1 Chiều cao xếp chồng tối đa 1600mm
2 Dẫn động xích hoặc dẫn động thủy lực cho tùy chọn
3 Lắp đặt thiết bị an toàn để tránh tủ thu gom bị rơi đột ngột
4 Băng tải chất lượng tốt cho thời gian phục vụ lâu dài
