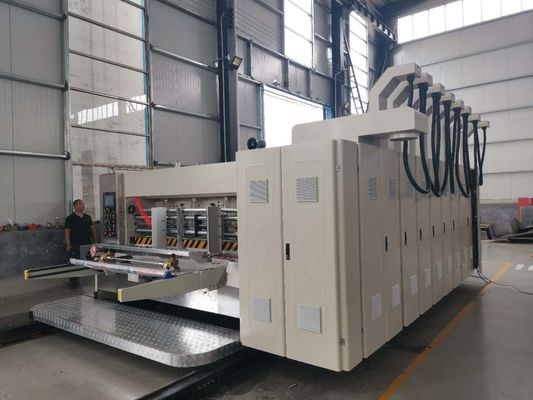

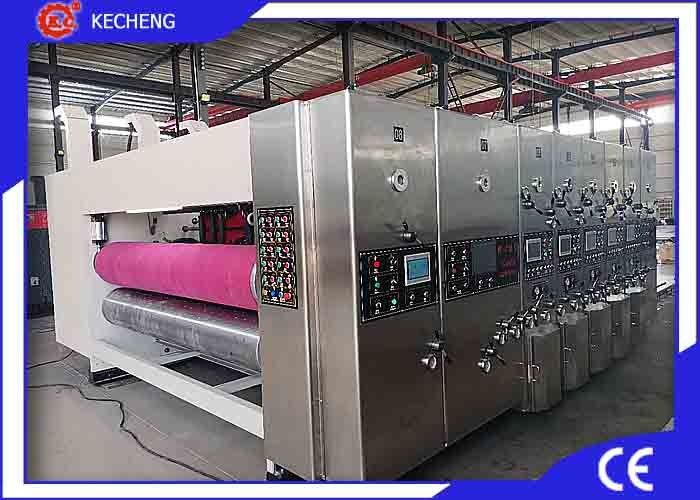

Mực nước Vỏ thép Máy in Flexo Máy cắt khuôn

Vỏ thép Máy in Flexo Máy cắt rãnh Die Cutter Mực nước Điều khiển tự động

 1) Chuyển con lăn.2) Bộ nạp cạnh chì 3) Khoảng cách con lăn được điều chỉnh bằng Thủ công hoặc PLC 4) Bánh răng được làm nguội và mài.

Tham số công nghệ

ĐẶC TRƯNG

Tất cả các bánh răng được làm bằng 20 CrMnTi, trải qua quá trình tôi và mài chính xác để in tốt và tuổi thọ cao

Tất cả các con lăn đều trải qua quá trình xử lý chính xác, mài và mạ chorme cứng và giúp điều chỉnh cân bằng

Vòng bi có HRB, NTN, NSK cho tùy chọn

Bộ nạp liệu

• 4 trục trục loại quay, vận hành dễ dàng, cao độ chính xác.
• Động cơ quạt ly tâm cao áp 7,5Kw, có thể điều chỉnh âm lượng tùy theo mức độ uốn của bìa cứng, vận hành dễ dàng và độ chính xác cao.
• Vị trí vách ngăn Trái và Phải đều được điều chỉnh điện bằng tay và được dẫn bằng dây thép.
• Vị trí của vách ngăn phía trước được điều chỉnh đồng bộ bằng tay.
• Chức năng nạp giấy bìa cứng: khách hàng có thể chọn chế độ nạp giấy bìa cứng tùy theo yêu cầu để đảm bảo có thể xử lý giấy bìa cứng khổ lớn.
• Động cơ chính sử dụng điều khiển chuyển đổi tần số, ổn định khi khởi động và vận hành máy.Tiết kiệm năng lượng 30%.

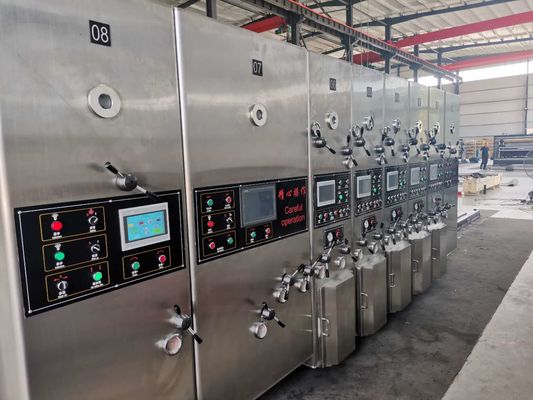

Đơn vị máy in

Con lăn in

• Đường kính ngoài 406mm (độ dày tấm in là 7.2mm), được mài bề mặt và mạ crom cứng.
• Được làm bằng thép hợp kim với chất lượng cao, hiệu chỉnh cân bằng động.
• Thân con lăn được khắc dòng tham chiếu trên hướng ngang và hướng dọc, dễ dàng đăng ký.
• Trục cuộn kiểu cố định Ratchet treo tấm in, trang bị thiết bị khóa ở bên trái và bên phải, đảm bảo vận hành dễ dàng và căn chỉnh chính xác.

Con lăn hiển thị

• Đường kính ngoài 136mm.
• Thông qua ống thép được mài bề mặt và mạ crom cứng.
• Hiệu chỉnh cân bằng động, hoạt động ổn định.
• Khoảng cách giữa các con lăn lấy dấu được điều chỉnh bằng hộp bánh răng sâu tự khóa lưỡng cực và được trang bị tay cầm, thang đo hiển thị trên hộp để đảm bảo điều chỉnh thuận tiện và nhanh chóng, phạm vi điều chỉnh là 0-11 mm.
• Thiết bị hành tinh chính xác được sử dụng để điều chỉnh pha, hiển thị kỹ thuật số điện, nó cũng có thể được thiết lập bằng cách nhập số kích thước trên màn hình cảm ứng.Nó có thể được điều chỉnh khi khởi động hoặc sau khi tắt máy.

Con lăn Anilox

• Sử dụng thép chất lượng cao với đường kính ngoài 190mm, với mài bề mặt, lưới cán, mạ crom cứng, hiệu chỉnh cân bằng động, loại bỏ lực ly tâm.
• Khoảng cách giữa con lăn anilox và con lăn in có thể được điều chỉnh bằng hộp bánh răng sâu tự khóa lưỡng cực, được trang bị tay cầm, tỷ lệ hiển thị trên hộp.
• Con lăn Anilox tự động lăn để tránh mực bị khô, tự động làm sạch.
• Làm việc với hệ thống cấp giấy bìa cứng, thiết bị nâng tự động có áp suất không khí, trục lăn anilox tự động rơi xuống và liên lạc với trục lăn in khi bắt đầu cấp liệu và tự động nâng lên để tách với trục lăn in khi ngừng cấp liệu, giảm mài mòn và nâng cao tuổi thọ.
• Con lăn gốm và lưỡi bác sĩ là tùy chọn theo yêu cầu.

Đơn vị xọc

Kiểm soát hoạt động:

• Thông qua màn hình cảm ứng được vi tính hóa, tự động điều chỉnh và kiểm tra thông qua bộ mã hóa quay và PLC, có thể gọi lệnh được lưu trữ, tự động sắp xếp nhanh chóng và hiệu quả.
• Ngoài việc sử dụng màn hình cảm ứng máy tính, chiều cao trục và hộp của mỗi ghế máy cắt được điều chỉnh bằng PLC và bộ mã hóa quay.Nút điều khiển điện cũng có thể được sử dụng để điều chỉnh trục và chiều cao hộp của mỗi ghế máy cắt.
• Nó được trang bị một thiết bị dừng khẩn cấp để đảm bảo an toàn.
• Trong điều chỉnh ngang, thiết kế rãnh dao được thông qua, và dao trên và dao dưới được nối với nhau khi điều chỉnh thứ tự, và dụng cụ cắt được bảo vệ.

Điều chỉnh giai đoạn rãnh:

• Pha được điều khiển bởi một thiết bị máy tính đặc biệt và điều chỉnh điện kỹ thuật số 360 độ (có thể được điều chỉnh trong khi hoạt động hoặc dừng lại).
• Thiết bị pha không đảm bảo vị trí rãnh được thay đổi nhanh chóng.
• Rãnh đơn trục và dao kép, và hộp điều chỉnh độ cao dùng để điều chỉnh kết cấu răng trong, không để dầu bôi trơn dễ làm bẩn bìa cứng.Và hộp điều chỉnh cao có thiết bị bảo vệ chống va chạm điện tử, sẽ không làm hỏng máy.

Bánh xe nhăn:

• Trục ép được làm bằng thép ống đúc dày và chất lượng cao.Bề mặt được mạ crom cứng và cứng, chuyển động trơn tru.
• Vị trí trục của bánh xe có rãnh và dao cắt rãnh được điều chỉnh tự động bằng vít dẫn hướng chính xác.
• Bánh xe có nếp gấp trên được tráng nhựa chất lượng cao để tránh các tông bị dập.
• Việc điều chỉnh các trục dưới của bánh xe gấp nếp và dao cắt rãnh thông qua cấu trúc ống bọc lệch tâm có thể điều chỉnh, làm cho cấu trúc nhỏ gọn, thuận tiện cho việc điều chỉnh và định vị chính xác.Khe hở của các trục dưới của bánh răng có rãnh và dao cắt rãnh được điều chỉnh thủ công bằng bánh răng sâu tự khóa lưỡng cực.

Bánh xe tạo nếp nhăn:

• Đường kính trục trên và trục dưới là 110mm, được trang bị năm bộ bánh trước.
• Vị trí của bánh xe tạo nếp trước và dao cắt rãnh được điều chỉnh đồng bộ theo trục.
• Nó có thể ngăn chặn hiệu quả hiện tượng các tông bị nát.

Bộ phận cắt khuôn

• Con lăn cắt khuôn được làm bằng Thép 45 # chất lượng cao, được mạ crom cứng và hiệu chỉnh cân bằng.
• Đệm cao su thông qua thương hiệu nổi tiếng Đài Loan MAXDURA, tay áo bằng flexurane, với đường rạch mịn, dễ dàng lắp đặt, đảm bảo tuổi thọ sử dụng trên 10 triệu lần.
• Một thiết bị di động cơ học trái và phải cho cuộn đệm cao su để đảm bảo các vị trí khác nhau của dao cắt, kéo dài tuổi thọ cao su một cách hiệu quả.Khoảng cách di chuyển là 40mm, để đảm bảo độ mòn của đệm cao su trung bình hơn.
• Nó được trang bị thiết bị tách xi lanh, nhưng khi các tông rỗng, hai cuộn trên và dưới có thể được tách ra để giảm sự hao mòn của ống bọc cao su và dao cắt.Kéo dài tuổi thọ của ống bọc cao su và máy cắt.
• Con lăn cao su bao gồm hai thanh đánh bóng và một thanh vít.Tự động sửa con lăn khi đệm cao su bị mòn, trang bị công tắc hành trình cả hai đầu trong trường hợp va chạm.Đèn báo luôn sáng khi cố định tấm đệm, đảm bảo an toàn.
• Hộp bánh răng sâu tự khóa hợp kim nhôm loại mới được điều chỉnh để hiển thị tỷ lệ của con lăn trên và dưới, thuận tiện và nhanh chóng, phạm vi điều chỉnh là 0-8mm.
• Thông qua thiết bị bánh răng hành tinh chính xác.
• Pha được điều chỉnh bằng màn hình kỹ thuật số điện hoặc điều khiển kỹ thuật số (360 độ) (có thể điều chỉnh hoạt động và dừng).
• Ngoài chức năng chính cắt quay tiêu chuẩn, nó còn được trang bị bốn bộ khuôn lưỡi thép.Dễ dàng cài đặt và gỡ cài đặt, điều chỉnh đơn giản (khuôn này là tùy chọn, phải trả thêm phí).

Người xếp chồng

• Chiều cao xếp chồng tối đa 1600mm
• Dẫn động xích hoặc dẫn động thủy lực cho tùy chọn
• Thiết bị an toàn được lắp đặt để tránh tủ thu gom bị rơi đột ngột
• Băng tải chất lượng tốt cho thời gian phục vụ lâu dài
