Máy in hộp carton sóng 2 Máy in màu Máy cắt khuôn 150 chiếc / phút
1. máy này được thiết kế và sản xuất dựa trên chất lượng cao, tốc độ cao, hiệu quả cao, độ tin cậy và an toàn, với ưu điểm là thay đổi thứ tự nhanh chóng và vận hành dễ dàng.
2. lắp ráp PLC nhập khẩu với điều khiển màn hình cảm ứng.Nó có thể lưu đơn hàng và đẩy nhanh tốc độ thay đổi thứ tự.
3.adopt vật liệu chất lượng cao và phần lắp ráp.
4. tất cả các xi lanh và trục lăn đều được mạ crom để có độ cứng lý tưởng.
5. bánh răng truyền động từ thép hợp kim mài chính xác và với hệ thống bôi trơn tuần hoàn kiểu phun.
6. sử dụng bộ giãn nở liên kết chặt chẽ để giảm mài mòn trục, giữ độ chính xác cao của máy trong năm.
7. áp dụng cấu trúc treo, tự động thiết lập lại, thay đổi thứ tự nhanh chóng.
8. mỗi đơn vị được trang bị công tắc Dừng khẩn cấp để đảm bảo hoạt động an toàn.
9. Sử dụng thiết bị điều chỉnh khe hở tự khóa để dễ vận hành.
10. Phần tử điện, ổ trục và phần tử khí nén đều sử dụng thương hiệu nổi tiếng quốc tế.
Tham số công nghệ
| Mô hình |
KC-H920 |
KC-H1224 |
KC-H1628 |
KC-H1832 |
| Kích thước cho ăn tối đa |
900 * 2000mm |
1200 * 2400mm |
1600 * 2800mm |
1800 * 3200mm |
| Kích thước cho ăn tối thiểu |
300 * 650mm |
400 * 720mm |
450 * 750mm |
50 * 800mm |
| Kích thước in tối đa |
880 * 1950mm |
1150 * 2350mm |
1550 * 2750mm |
1750 * 315 |
| Bỏ qua kích thước cho ăn |
1100 * 2000mm |
1400 * 2400mm |
1800 * 2800mm |
2000 * 3200mm |
| tốc độ tối đa |
220 chiếc / phút |
170 chiếc / phút |
150 chiếc / phút |
150 chiếc / phút |
| Đang đăng ký |
+/- 0,5mm |
+/- 0,5mm |
+/- 0,5mm |
+/- 0,5mm |
| Khoảng cách khía tối thiểu |
250 * 70 * 250 * 70m |
270 * 80 * 260 * 80mm |
280 * 100 * 280 * 100mm |
280 * 100 * 280 * 100mm |
| Rạch chính xác |
+/- 1,5mm |
+/- 1,5mm |
+/- 1,5mm |
+/- 1,5mm |
| Cắt chết chính xác |
+/- 1,5mm |
+/- 1,5mm |
+/- 1,5mm |
+/- 1,5mm |
ĐẶC TRƯNG

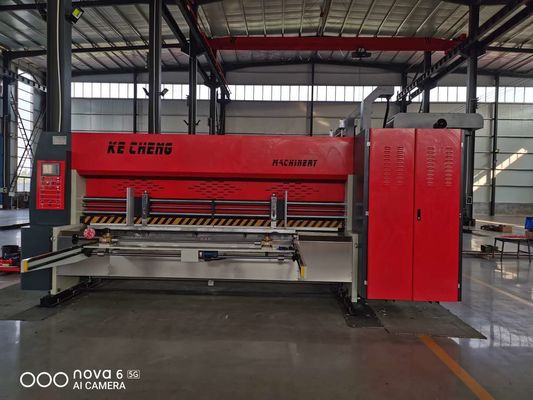

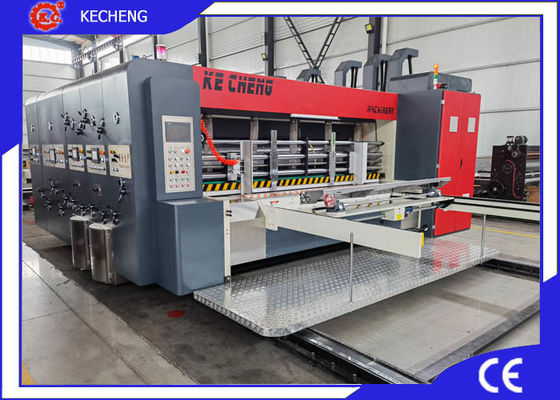

Máy cắt bế rãnh in flexo tự động.Nó bao gồm bộ phận nạp liệu, bộ phận in, bộ phận xẻ rãnh và bộ phận cắt khuôn quay và bộ phận xếp chồng.
Các bánh răng drivec được làm cứng và mài.Độ cứng> HRC60.
Tất cả các trục cán đều được mạ crom để tăng cường độ cứng.
PLC với màn hình cảm ứng điều khiển đa chức năng, lưu trữ đơn đặt hàng lặp lại và hệ thống tự động thiết lập lại sau khi làm sạch.
Đơn vị cho ăn:
1. hệ thống nạp cạnh dẫn, biến tần điều chỉnh lượng không khí, cấp liệu chính xác và ổn định.
2. mô hình con lăn cấp liệu kép, cơ chế thay thế nhanh chóng cho con lăn cao su cấp liệu đầu tiên, với chức năng điều chỉnh lò xo, nó có thể ngăn ngừa sự biến dạng và đảm bảo cấp giấy chính xác.
3. chổi và thiết bị hút loại bỏ bụi trên bề mặt bảng.
4. màn hình cảm ứng hiển thị tốc độ sản xuất và số lượng.
5. điều chỉnh khoảng thời gian cấp liệu bằng tay.
Đơn vị in:

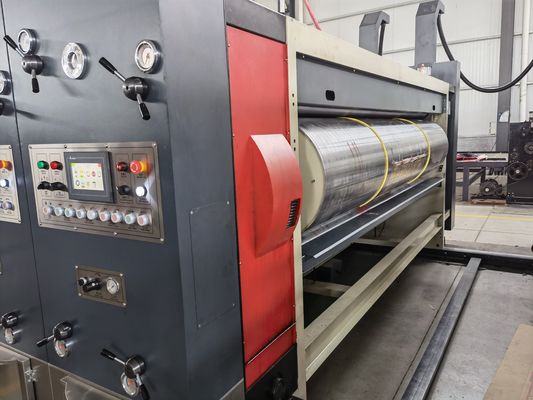

1. cả xi lanh in và xi lanh ấn tượng đều được làm bằng thép chất lượng cao với bề mặt tiếp đất và được mạ crom.Hiệu chỉnh cân bằng động và tĩnh đảm bảo chạy ổn định.
2. áp dụng cấu trúc treo ,, thuận tiện và nhanh chóng để thiết lập.
3. cài đặt và gỡ cài đặt tấm in với công tắc bàn đạp hoặc bảng điều khiển để điều khiển tiến và lùi.
4. để khớp với bộ phận cấp liệu, máy có anilox nâng tự động, khi bộ phận cấp liệu chạy, con lăn anilox đi xuống tiếp xúc với tấm in, trong khi, theo hợp đồng, rời khỏi tấm in.
5. vị trí pha bằng cách sử dụng thiết bị khóa ly hợp điện từ, với chức năng điều khiển bằng không thông minh và có thể thiết lập lại trong điều kiện động và tĩnh.
6. giai đoạn in thông qua màn hình cảm ứng PLC và điều chỉnh điện 360 độ.
7. kéo con lăn cơ chế di chuyển bên nhanh chóng, thiết bị điều chỉnh khoảng cách tự khóa.
Đơn vị rãnh:
1. độ dày rãnh dao là 7-8 milimet, được làm từ hợp kim chất lượng cao, cấu hình răng cắt sắc nét, độ bền cao.
2. dao rãnh với thiết bị điều chỉnh độ cao hộp và định kỳ, bộ thay đổi tần số điều khiển điều chỉnh 360 độ động.
3. đường trượt tuyến tính chính xác, chuyển động bên chính xác với rãnh mịn.
4. liên quan đến người dùng's cần nó có thể phù hợp với thiết bị đục lỗ.
5. dao cắt trước, dao tạo rãnh, giá đỡ dao xọc, thiết bị điều chỉnh khe hở tự khóa.
6. dao rạch đơn loại lò xo với hiệu ứng rạch băng và tiết kiệm chi phí.
7. thiết bị di chuyển có động cơ dao giữa, phù hợp cho từng sản xuất.
Bộ phận cắt khuôn:
1. Đường kính trục lăn của máy cắt khuôn: 360mm, bao gồm khuôn bế 410mm.
2. Pha máy cắt, máy tính và điều khiển kỹ thuật số điện
3. Con lăn cao su và khoảng cách con lăn chết sử dụng máy tính và điều khiển kỹ thuật số điện,
4. Con lăn cao su bù bằng động cơ điều khiển tốc độ của con lăn cao su, phạm vi ± 3mm
5. Tước đầu ra theo chiều dọc của dây đai, để dễ dàng làm sạch giấy vụn.
