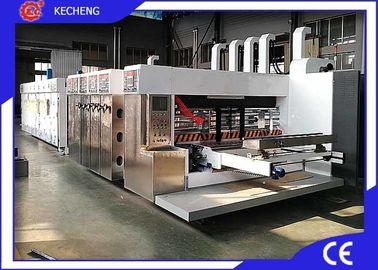

Hộp carton sóng Flexo Thư mục Gluer Máy Inline In tự động

Top In hộp tốc độ cao tự động Hộp carton Flexo Máy in thư mục Gluer Inline

KC-PG bao gồm máy in tự động, gluer thư mục tự động và gói tự động. Nó có tính năng đơn vị di động, chuyển để cuộn hoặc chuyển chân không. Chức năng tiết kiệm mực và năng lượng, màn hình cảm ứng và thiết lập PLC. Hệ thống bôi trơn tự động giữ cho dầu bôi trơn của tất cả các đơn vị ở cùng một mức.
Các khoảng được điều chỉnh bằng thủ công HOẶC PLC và màn hình cảm ứng, Thiết kế funciton theo thứ tự lưu nhanh.
Thích hợp cho các tông sóng.


Thông số công nghệ

1 đơn vị cho ăn
1) Cho ăn liên tục hoặc bỏ qua có sẵn
2) Khay nạp chì có con lăn ( Cho ăn kỹ thuật hoặc cho ăn bằng servo cho opiton)
3) Lưu lượng và áp suất không khí chân không có thể được điều chỉnh để phù hợp với kích thước khác nhau của các tông
4) Máy hút bụi bằng máy hút bụi với hai hàng chổi quét bụi loại bỏ bụi khỏi việc in các bề mặt của bìa cứng.

2 đơn vị in
1) cuộn để chuyển tấm cuộn hoặc chuyển chân không cho tùy chọn
2) Đăng ký +/- 0,5mm
3) Lưỡi bác sĩ (lưỡi bác sĩ kép hoặc đơn) hoặc phân phối mực lăn cao su cho tùy chọn
4) Mực cung cấp bơm màng đôi (cấu trúc lưỡi bác sĩ)
1) Mực cung cấp diaphragmpump đơn (cấu trúc con lăn cao su)
2) Phục hồi tự động sau khi làm sạch tấm in
3) Bánh xe cho ăn di chuyển nhanh

3 Đơn vị khía (trục đơn)
1) Trục đơn có hai dao khía, chiều cao thùng carton được điều chỉnh bởi hướng dẫn bánh răng bên trong để tránh bôi trơn dầu bôi trơn trên các tông
2) Giá đỡ rãnh có thể di chuyển dọc theo các hướng dẫn tuyến tính được điều khiển bởi vít dẫn để chuyển động linh hoạt và linh hoạt hơn.
3) Dao cắt thẻ keo có lò xo, cắt 5 lớp và 7 lớp bìa cứng mà không cần điều chỉnh, rất tiện lợi.
4) Pre-creaser và creaser giảm thiểu nứt điểm và thúc đẩy độ chính xác gấp tốt hơn
5) Tay cầm-puching chết cho tùy chọn.

4 Đơn vị khía (hai trục cho tùy chọn)
1) Không cần phải tháo dao thường xuyên khi đặt khe cắm kích thước lớn của cardboarad hoặc bỏ qua việc cho ăn, với phạm vi điều chỉnh lớn hơn
2) Giá đỡ rãnh có thể di chuyển dọc theo các hướng dẫn tuyến tính được điều khiển bởi vít dẫn để chuyển động linh hoạt và linh hoạt hơn.
3) Dao cắt thẻ keo có lò xo, cắt 5 lớp và 7 lớp bìa cứng mà không cần điều chỉnh, rất tiện lợi.
4) Pre-creaser và creaser giảm thiểu nứt điểm và thúc đẩy độ chính xác gấp tốt hơn
5) Tay cầm-puching chết cho tùy chọn.


5 Đơn vị gấp và dán

Phần dán

1) Hệ thống phun keo với dấu vết tự động bằng mắt quang

2) Tiết kiệm keo, không bị rò rỉ keo, dễ bảo trì.

Phần gấp

1) Các tông được truyền tải bởi vành đai trên và dưới

2) Khoảng cách giữa vành đai trên và dưới có thể được điều chỉnh

3) Bánh xe ép tại phần cấp liệu bằng bìa cứng truyền động bằng lò xo, khoảng cách giữa bánh xe ép và tấm gập xuống có thể được điều chỉnh theo giới hạn vị trí.

4) Phần phía sau truyền tải bằng cách hút vắc-xin, tốc độ đai gấp dưới cùng cao hơn so với đai hút vắc-xin để tránh miệng cắt kéo.

5) Có bánh xe chỉnh lưu ở cả hai bên để làm cho thùng carton được gấp chính xác

6) Di chuyển ngang tấm gấp điều chỉnh bằng điều khiển điện

Đơn vị đếm và đầu ra

1) Công tắc quang điện đếm chính xác

2) Hai động cơ được thông qua để nhận ra đầu ra và đếm chính xác

3) Áp suất không khí mạnh để ngăn chặn thùng carton khi đầu ra, cửa thoát khí có thể điều chỉnh

4) Vách ngăn có thể được điều chỉnh bằng điều khiển điện

5) Chiều cao vành đai trên có thể được điều chỉnh bằng điều khiển điện

6) Phần đầu ra có thể được di chuyển theo hướng phải trái.

6 đơn vị gói

1) Kết nối với gluer, thu thập và chuyển tải thùng carton một cách trơn tru

2) khoảng cách nắp có thể được điều chỉnh theo kích thước thùng carton

3) Tự động bó chuỗi PP
4) Vị trí đóng đai phát hiện quang điện
